Одним из важнейших требований, предъявляемых к современным зданиям и сооружениям, является обеспечение нормативных показателей защиты помещений от воздушного и ударного шума. Соблюдение требований проектной документации в части звукоизоляции ограждающих конструкций оказывает непосредственное влияние на комфортность эксплуатации объектов различного функционального назначения, включая жилые дома, образовательные учреждения, медицинские организации и административные здания.
В рамках выполнения государственного задания специалисты ГБУ «ЦЭИИС» проводят инструментальные обследования объектов капитального строительства, направленные на оценку соответствия фактических показателей звукоизоляции требованиям проектной документации и действующих нормативных документов.
Традиционная методика обследования предусматривает выполнение инструментальных измерений специализированными шумомерами, анализаторами спектра, источниками воздушного шума и ударными машинами. Вместе с тем указанные методы позволяют определить количественные показатели звукоизоляции, но не всегда обеспечивают возможность оперативного выявления локальных участков конструкции, через которые происходит наиболее интенсивная передача звуковой энергии.
В целях повышения информативности обследований в практическую деятельность специалистов Отдела внедрена портативная акустическая камера NAC-PA производства Nuton Acoustics. Использование данного оборудования позволяет визуализировать пространственное распределение звукового поля и локализовать участки повышенной интенсивности звукового излучения, что существенно облегчает анализ результатов инструментальных измерений и способствует более детальному обследованию конструкций.
Следует отметить, что применение акустической камеры не заменяет проведение измерений, выполняемых в соответствии с требованиями нормативных документов, а является дополнительным инструментом, позволяющим повысить эффективность обследования и сократить время поиска вероятных мест распространения шума.
1. Общие сведения об объекте обследования
В качестве примера практического применения портативной акустической камеры NAC-PA рассмотрены работы, выполненные специалистами ГБУ «ЦЭИИС» на объекте капитального строительства: «Дошкольная образовательная организация на 150 мест», расположенная по адресу: г. Москва, Северный административный округ, район Западное Дегунино, Коровинское шоссе.
В ходе обследования была выполнена оценка соответствия фактических характеристик звукоизоляции требованиям проектной документации по следующим направлениям:
- звукоизоляция внутренних ограждающих конструкций;
- звукоизоляция наружных ограждающих конструкций.
Перед началом инструментальных измерений специалистами был проведен анализ проектной документации, определены конструкции, подлежащие обследованию, проверена готовность помещений к проведению акустических испытаний и выполнена подготовка измерительного оборудования.
1.1 Подготовка к проведению обследования
Подготовительный этап является одним из наиболее важных элементов проведения акустических обследований, поскольку от соблюдения требований методики во многом зависит достоверность получаемых результатов.
Перед выполнением измерений специалисты осуществляют: изучение проектной документации; выбор помещений для проведения испытаний;
визуальное обследование ограждающих конструкций; проверку отсутствия посторонних источников шума;
подготовку и настройку измерительного оборудования; проверку работоспособности акустической камеры NAC-PA; размещение источника шума и измерительной аппаратуры в соответствии с требованиями методики испытаний.
Использование акустической камеры начинается уже на подготовительном этапе. С ее помощью проводится предварительное обследование помещений и строительных конструкций для определения участков, требующих более детального исследования в процессе инструментальных измерений.
Кроме того, применение камеры позволяет оценить наличие локальных зон повышенного звукового излучения в местах примыкания конструкций, монтажных швов, инженерных вводов и иных потенциальных путей распространения шума.

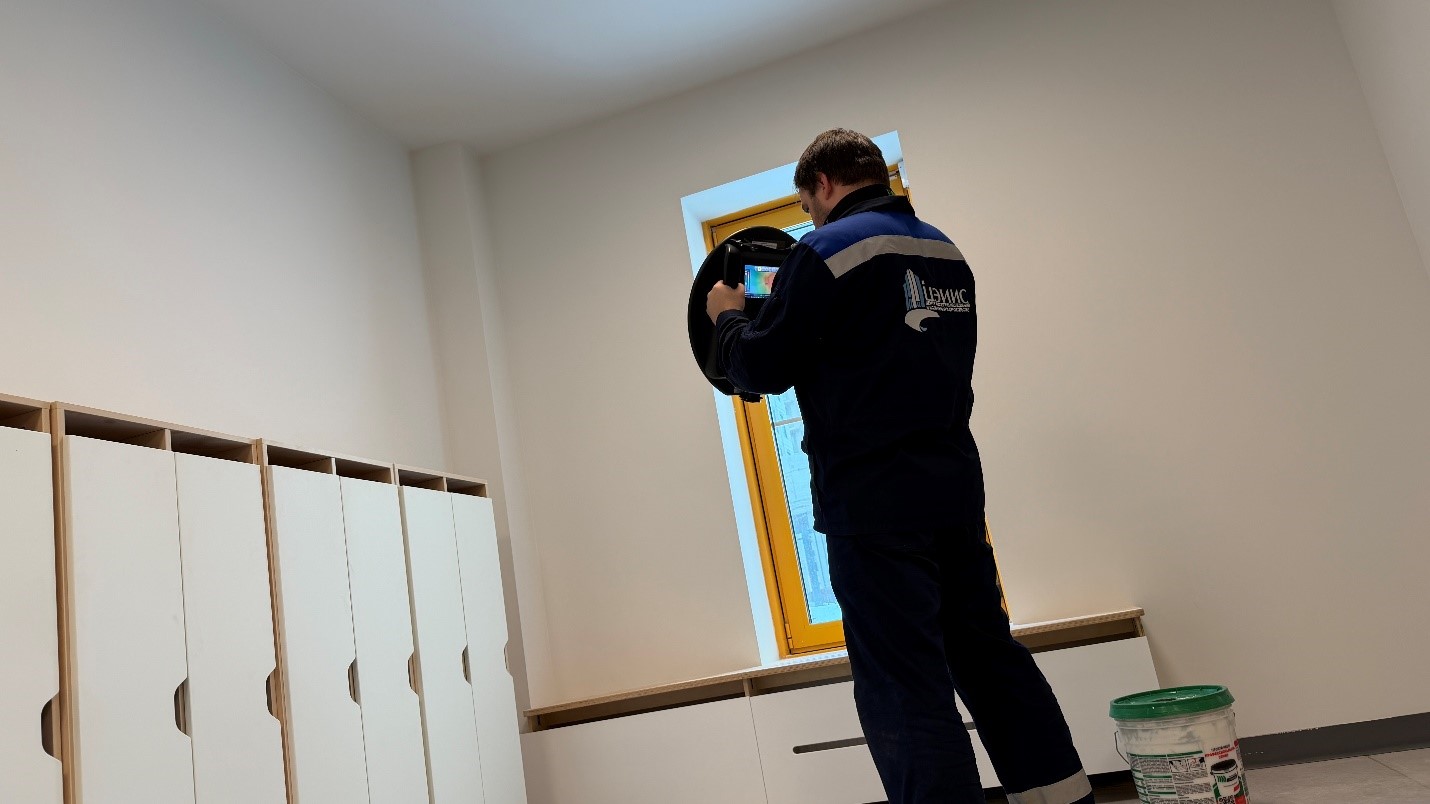

Фото 1 – Подготовка измерительного оборудования и портативной акустической камеры NAC-PA к проведению обследования.
2. Проведение инструментального обследования ограждающих конструкций
Инструментальное обследование звукоизоляционных характеристик ограждающих конструкций выполнялось в соответствии с программой обследования, разработанной на основании проектной документации и требований действующих нормативных документов.
Работы проводились специалистами ГБУ «ЦЭИИС» с использованием поверенных средств измерений, обеспечивающих определение показателей звукоизоляции воздушного и ударного шума. В качестве вспомогательного средства обследования применялась портативная акустическая камера NAC-PA, предназначенная для визуализации пространственного распределения звуковой энергии.
Использование акустической камеры осуществлялось на всех этапах обследования — от предварительного анализа конструкций до уточнения расположения участков с наиболее интенсивной передачей звуковой энергии после проведения измерений.
2.1 Оценка звукоизоляции внутренних ограждающих конструкций
Определение звукоизоляции внутренних ограждающих конструкций выполнялось между помещениями различного функционального назначения в соответствии с проектной документацией.
Перед началом испытаний в помещении-источнике размещался источник воздушного шума, обеспечивающий создание равномерного звукового поля. После достижения установившегося режима проводились измерения уровней звукового давления в помещениях источника и приема.
Одновременно с инструментальными измерениями выполнялось обследование конструкций с использованием акустической камеры NAC-PA.
Получаемые акустические карты позволяли определить зоны с повышенной интенсивностью звукового излучения и оценить особенности распространения звуковой энергии по поверхности исследуемой конструкции.
Особое внимание уделялось следующим участкам:
примыканиям перегородок к перекрытиям;
сопряжениям перегородок с наружными стенами;
местам прохождения инженерных коммуникаций;
монтажным швам;
Следует отметить, что наличие локального повышения уровня звукового излучения само по себе не свидетельствует о несоответствии конструкции требованиям проектной документации. Полученные акустические изображения использовались исключительно как дополнительный инструмент анализа совместно с результатами инструментальных измерений.

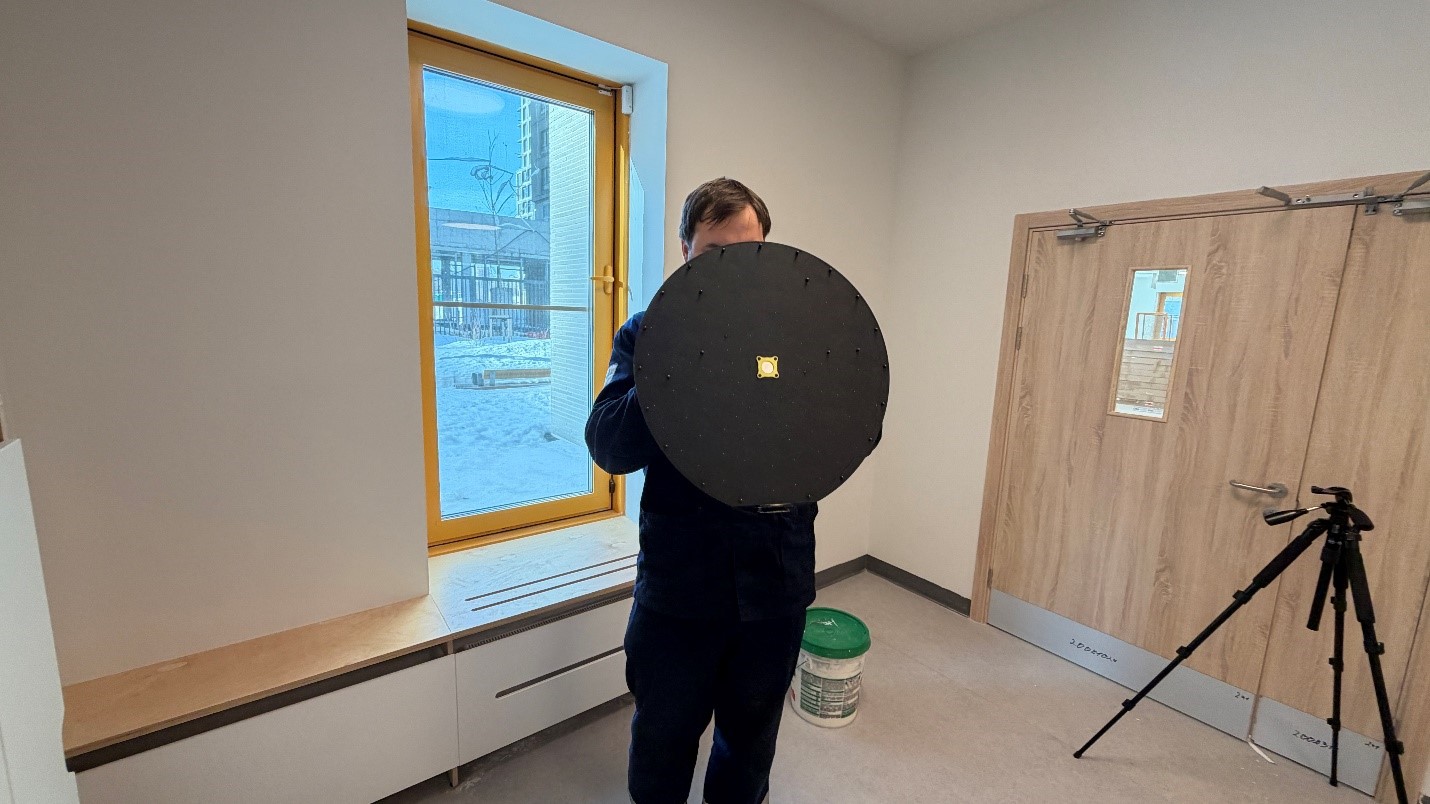

Фото 2 – Проведение обследования внутренней ограждающей конструкции.
2.2 Оценка звукоизоляции наружных ограждающих конструкций
При обследовании наружных ограждающих конструкций основной задачей являлась оценка соответствия фактических характеристик звукоизоляции требованиям проектной документации.
В процессе обследования акустическая камера применялась для анализа распределения звуковой энергии в пределах исследуемой поверхности.
Особое внимание уделялось следующим конструктивным элементам:
-оконным блокам;
- узлам примыкания окон к стенам;
Использование акустической камеры позволяло оперативно определить участки, требующие более детального анализа, а также выполнить фотофиксацию акустической картины обследуемой конструкции.
Полученные данные сопоставлялись с результатами измерений уровней звукового давления и использовались при подготовке технического заключения.

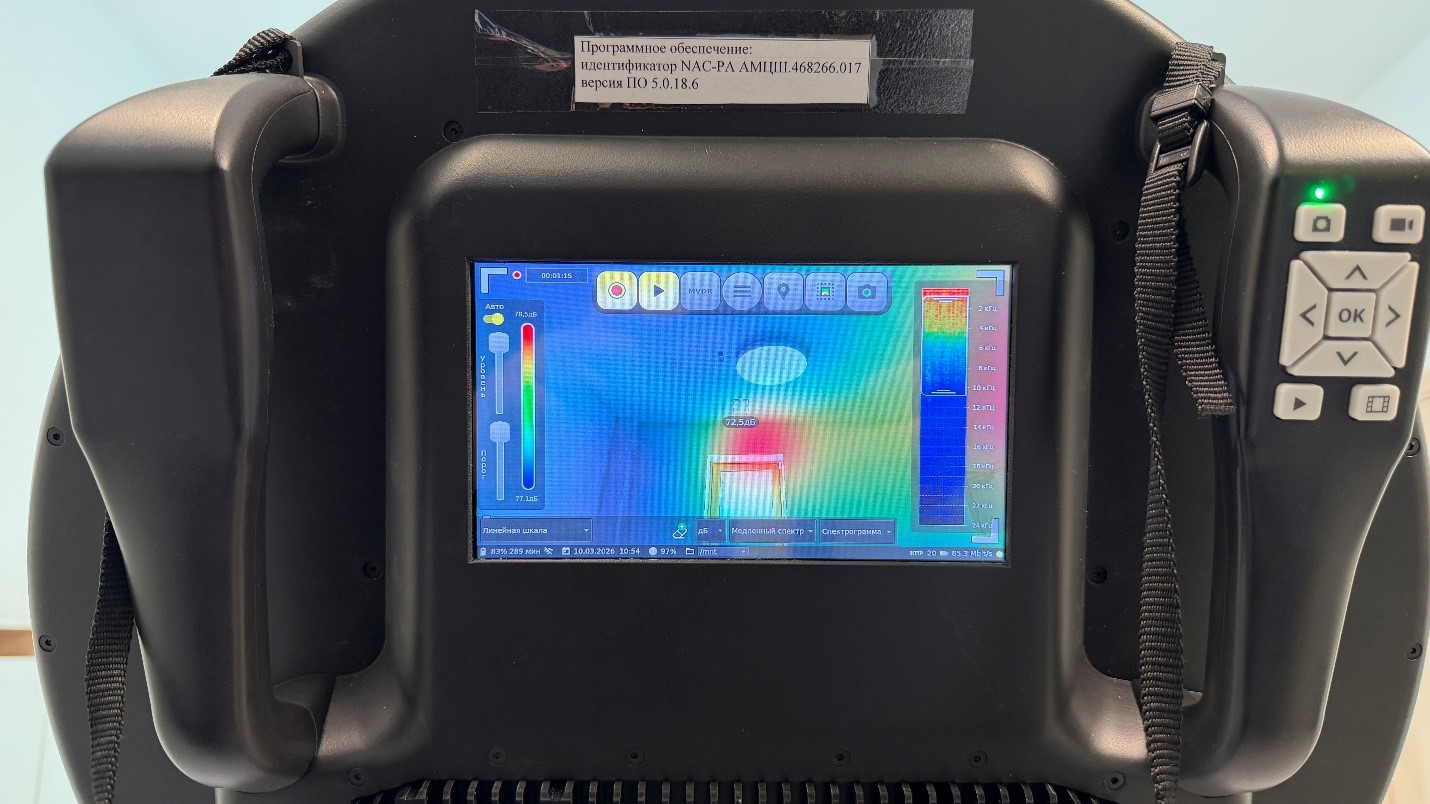

Фото 3 – Пример акустической карты распределения звуковой энергии.
2.3 Особенности применения акустической камеры NAC-PA
Практический опыт применения портативной акустической камеры NAC-PA показывает, что ее использование позволяет существенно повысить информативность обследований без изменения методики выполнения нормативных измерений.
В отличие от традиционных средств измерений, определяющих интегральные акустические характеристики помещений, камера обеспечивает наглядное отображение пространственного распределения звуковой энергии. Это позволяет специалисту быстрее определить участки конструкций, требующие дополнительного внимания.
Следует подчеркнуть, что результаты визуализации не являются самостоятельным основанием для вывода о соответствии или несоответствии конструкции требованиям проектной документации. Окончательная оценка выполняется исключительно по результатам инструментальных измерений, проведенных в соответствии с действующими нормативными документами.
Использование акустической камеры является дополнительным инструментом обследования, повышающим качество анализа и сокращающим время поиска потенциальных путей распространения шума.
3. Практический опыт применения портативной акустической камеры NAC-PA
В настоящее время специалистами ГБУ «ЦЭИИС» накоплен практический опыт применения портативной акустической камеры NAC-PA при выполнении обследований объектов капитального строительства различного назначения.
Практика показала, что использование акустической камеры наиболее эффективно при комплексном обследовании объектов, когда результаты визуализации анализируются совместно с данными инструментальных измерений и материалами проектной документации. Такой подход позволяет специалистам получить дополнительную информацию о характере распространения звуковой энергии и определить участки конструкций, требующие более детального исследования.
В ходе обследований акустическая камера применялась при оценке звукоизоляции внутренних перегородок, наружных стен, оконных блоков, а также междуэтажных перекрытий. Наиболее информативные результаты были получены при обследовании узлов примыкания строительных конструкций, мест прохождения инженерных коммуникаций и монтажных швов, где визуализация звукового поля позволяет выявить локальные особенности распространения звука.

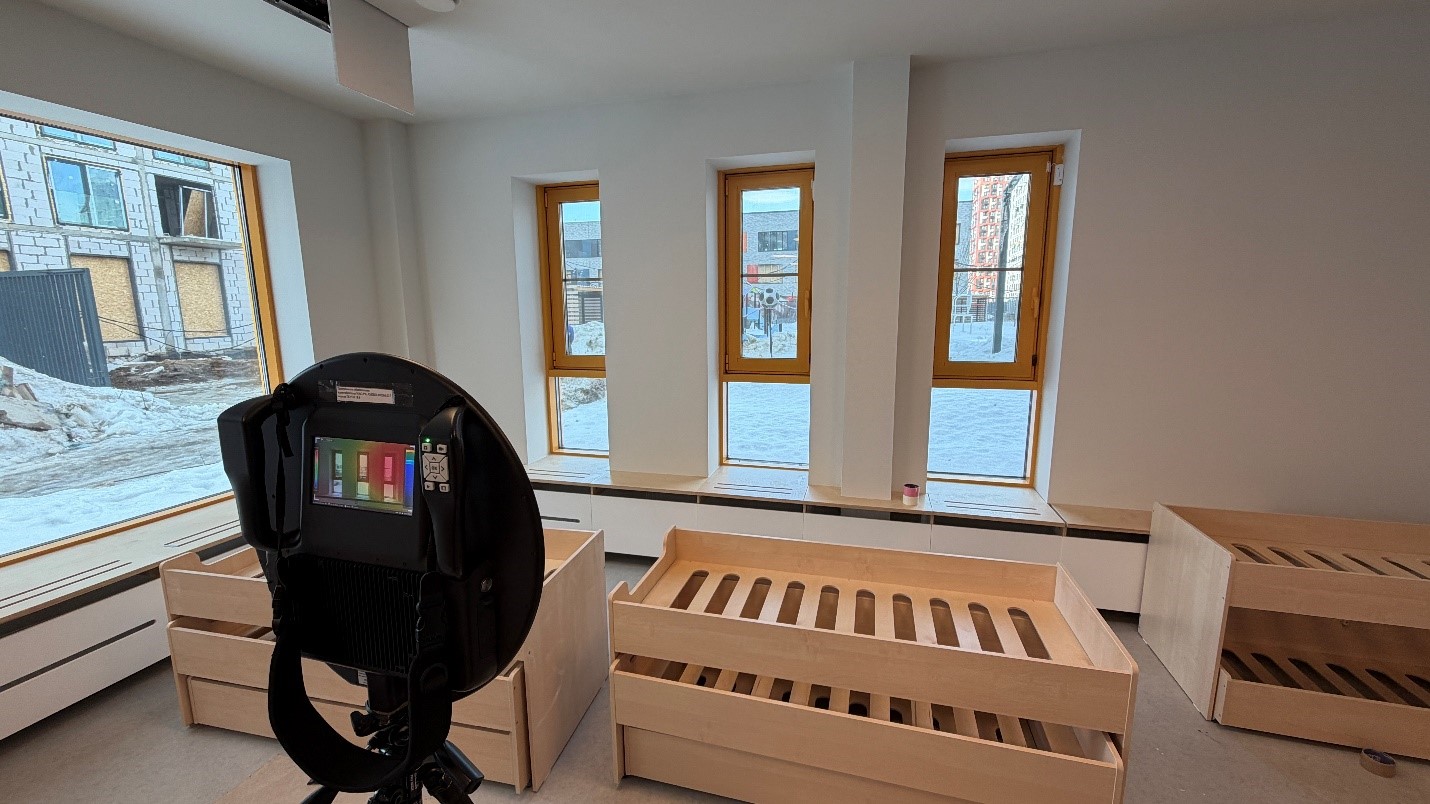

Фото 4 – Пример использования акустической камеры NAC-PA при обследовании объекта капитального строительства.
4. Преимущества применения акустической камеры при обследовании объектов капитального строительства
Опыт практического применения позволяет выделить ряд преимуществ использования портативной акустической камеры NAC-PA в составе комплекса средств инструментального обследования:
- визуализация пространственного распределения звуковой энергии;
- оперативное определение участков конструкций, требующих дополнительного обследования;
- повышение информативности инструментальных измерений;
- сокращение времени обследования при поиске вероятных путей распространения шума;
- возможность документирования результатов обследования в виде акустических карт;
повышение наглядности материалов технического заключения.
Следует подчеркнуть, что перечисленные преимущества реализуются только при совместном использовании акустической камеры с поверенными средствами измерений и соблюдении требований действующих нормативных документов.
Обеспечение нормативных показателей звукоизоляции является одним из важнейших условий качества объектов капитального строительства. При выполнении инструментальных обследований применение современных технических средств позволяет повысить эффективность анализа строительных конструкций и обеспечить более полное представление об особенностях распространения звуковой энергии.
Практический опыт применения портативной акустической камеры NAC-PA при обследовании объектов капитального строительства показал, что использование данного оборудования является эффективным дополнением к традиционным методам инструментального контроля звукоизоляции. Визуализация звукового поля позволяет специалистам оперативно локализовать участки наиболее интенсивной передачи звуковой энергии и определить направления дальнейшего обследования.
Вместе с тем результаты, полученные с использованием акустической камеры, должны рассматриваться исключительно совместно с данными нормативных инструментальных измерений.
Опыт эксплуатации оборудования в ГБУ «ЦЭИИС» подтверждает целесообразность применения портативной акустической камеры NAC-PA при обследовании ограждающих конструкций объектов капитального строительства. Использование данного оборудования способствует повышению информативности обследований, сокращению времени поиска потенциальных путей распространения шума и улучшению качества подготовки технических заключений.
Список литературы
1. СП 51.13330.2011 «Защита от шума». Актуализированная редакция СНиП 23-03-2003.
2. ГОСТ 27296-2012 «Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций».
3. ГОСТ 23337-2014 «Шум. Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий».
4. ГОСТ Р ИСО 16283-1-2015 «Акустика. Натурные измерения звукоизоляции в зданиях и элементов зданий. Часть 1. Звукоизоляция воздушного шума».
5. ГОСТ Р ИСО 16283-2-2015 «Акустика. Натурные измерения звукоизоляции в зданиях и элементов зданий. Часть 2. Изоляция ударного шума».
Руководство по эксплуатации портативной акустической камеры NAC-PA (Nuton Acoustics).
Статью подготовил:
Ведущий эксперт по инспекционному контролю в строительстве
Отдела контроля ограждающих конструкций и строительной акустики Наташин А.В.
